Полезные советы при установке системы фонового звука

Эта статья содержит некоторые базовые требования и полезные советы, которые необходимо учитывать для правильной установки системы оповещения и фонового озвучивания (P.A. System).

В зависимости от типа установки (торговые центра, рестораны, открытые площадки, храмы и т.д.), условия могут меняться, поэтому рассмотрим ситуации для наиболее распространенных случаев.

Общие требования и критерии проектирования

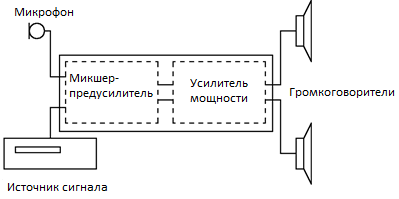

Система оповещения и фонового озвучивания предназначена для воспроизведения звукового сигнала, который может быть достаточно четко услышан на большой территории. Человеческое ухо реагирует на частоты в диапазоне от 20 Гц до 20 кГц. В большинстве случаев установки используются только для воспроизведения речи или среднего качества музыки. Полосы частот между 100 Гц и 10 кГц достаточно для обеспечения приемлемого качества воспроизведения.

Звуковая система должна обеспечить постоянное распределение звука в области предполагаемого озвучивания. Колонки должны быть установлены строго в нужной зоне, чтобы избежать областей с высоким выходным уровнем звучания, что может мешать тем, кто находится близко к колонке. Также следует избегать областей низкого уровня звучания. Когда система используется для воспроизведения голоса, необходимо быть уверенным в разборчивости речи и ее хорошем восприятии. По этой причине следует избегать фонового шума, звукового отражения и реверберации, что может вызвать раздражающее эхо.

Подключение динамиков

Низкоомные (4Ω, 5Ω, 8Ω or 16Ω)

Низкоомные (LowZ) динамики в основном используются, когда расстояние между усилителем и динамиками составляет менее 30 метров и напрямую соединяются с усилителем.

Выбор динамиков

Для правильной инсталляции и для того, чтобы получить полную передачу мощности, необходимо, чтобы полное сопротивление подключенных колонок соответствовало выходному сопротивлению усилителя:

R_{вых.усил.} = R_{вход.колонки}

Суммарная мощность подключенных громкоговорителей должна быть равна выходной мощности усилителя.

P_{вых.усил.} = P_{сумм.громкогов.}

В случае использования рупорных громкоговорителей рекомендуется иметь двойной запас по мощности усилителя. Рупорные громкоговорители имеют узкую частотную характеристику и высокую производительность. Этот запас позволяет избежать возможного повреждения динамиков из-за усиленных частот в диапазоне отклика динамика.

2 х P_{вых.усил.} = P_{руп.громкогов.}

Трансляционные (100В, 70В, 50В)

Для расстояний более 30 метров соединение между колонками и усилителем должно быть с высоким сопротивлением (High Z или 100В линия). Это условие позволяет использовать большие расстояния с меньшим сечением кабеля. Выходной низковольтный сигнал в усилителе преобразуется в высоковольтный: 100В (70В, 50В). В громкоговорителе линейный трансформатор преобразует высоковольтный сигнал обратно в низковольтный. Это требует использования линейного трансформатора в каждом громкоговорителе или использование встроенных трансформаторных динамиков.
