Обзоры
1205
12.07.2019

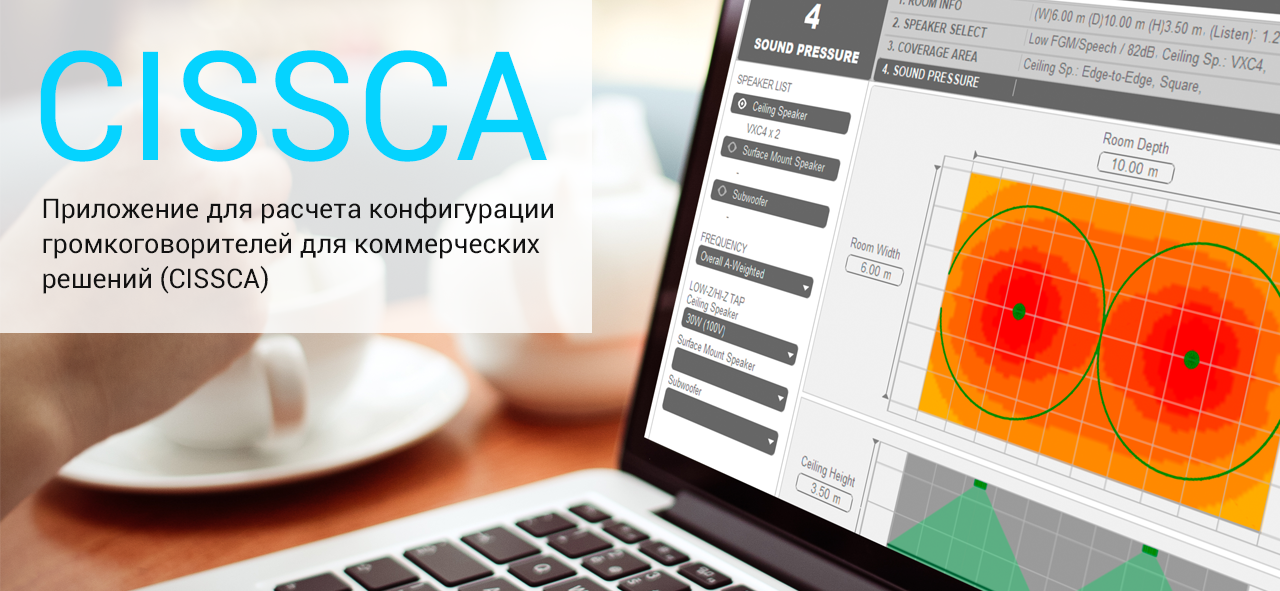

Калькулятор расчета конфигурации громкоговорителей для коммерческих решений (CISSCA) — это программа для быстрого расчета количества громкоговорителей, необходимого для оптимального озвучивания помещения с заданными пользователем параметрами, а также эффективного уровня звукового давления системы. Пользователь указывает размер помещения, тип используемых громкоговорителей и конфигурацию их расположения.
| Потолочный громкоговоритель | VXC4, VXC6, VXC8, VXC3F, VXC5F, S5 *, NS-IC400 *, NS-IC600 *, NS-IC800 * |
| Громкоговоритель с поверхностным монтажом | VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15 *, S55 *, NS-AW392 *, NS-AW592 *, NS-AW992 * |
| Сабвуферы | VXS10S, VXS10ST, VXS3S |
* Недоступно в некоторых регионах.

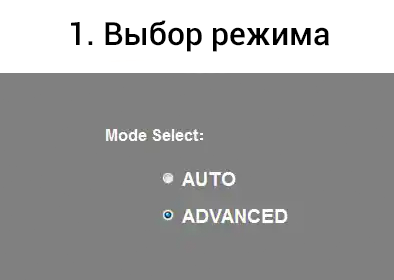

В автоматическом режиме можно с помощью простых действий быстро рассчитать количество громкоговорителей. В этом режиме поддерживается только потолочный громкоговоритель VXC4.
Шаг 1: введите размер комнаты и высоту, на которой расположены уши слушателей. При необходимости можно импортировать чертежи или другое изображение.
Шаг 2: выберите конфигурацию размещения потолочных громкоговорителей VXC4.
Шаг 3: укажите тип применения: фоновая музыка (BGM) или речь (Speech).
Шаг 4: проверьте значения и результат оценки количества громкоговорителей. При необходимости можно изменить положение отдельных громкоговорителей (переместить или удалить).
Шаг 5: проверьте разницу между эффективным уровнем звукового давления оцениваемой системы и желаемым уровнем звукового давления, указанным в ходе шага 3. нажмите кнопку REPORT («ОТЧЕТ»), чтобы вывести результаты в форме отчета.
В продвинутом режиме можно быстро рассчитать количество громкоговорителей, необходимое для достижения оптимальных характеристик с учетом указанных пользователем условий. Этот режим поддерживает более гибкую и детальную настройку. В этом режиме доступны различные потолочные громкоговорители, громкоговорители с поверхностным монтажом и сабвуферы.

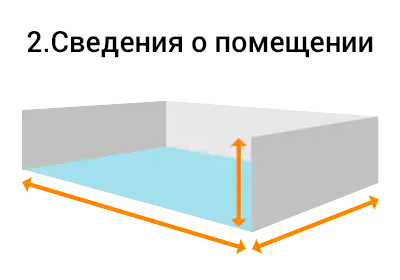

Шаг 1: введите размер комнаты и высоту, на которой расположены уши слушателей. При необходимости можно импортировать чертежи или другое изображение.

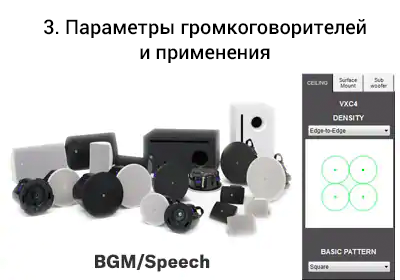

Шаг 2: выберите тип громкоговорителей, которые нужно использовать.
Шаг 3: укажите тип приложения и целевой уровень звукового давления своего проекта.
Шаг 4: укажите конфигурацию размещения громкоговорителей.

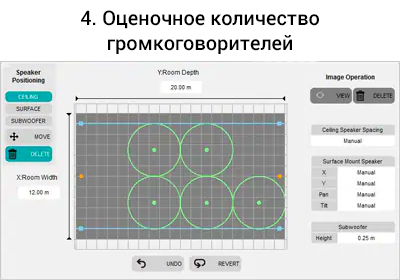

Шаг 5: проверьте значения и результат оценки количества громкоговорителей. При необходимости можно изменить положение отдельных громкоговорителей (переместить или удалить).

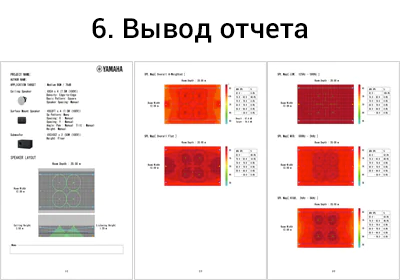

Шаг 6: проверьте разницу между эффективным уровнем звукового давления оцениваемой системы и желаемым уровнем звукового давления, указанным в ходе шага 3. нажмите кнопку REPORT («ОТЧЕТ»), чтобы вывести результаты в форме отчета.
Получение однородного уровня звукового давления на плоскости прослушивания (средняя высота, на которой расположены уши слушателей) — это важная цель при проектировании системы громкоговорителей. Нужно учитывать следующие аспекты.

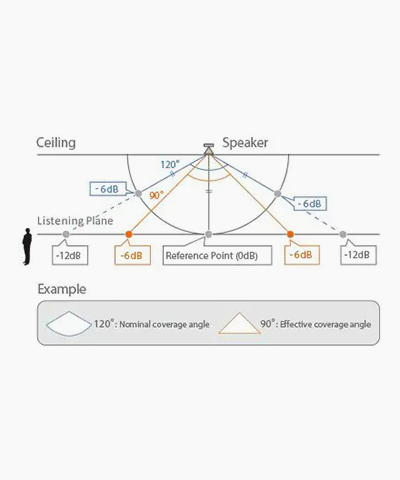

Важно учитывать, что номинальный угол покрытия, указанный в спецификациях потолочного громкоговорителя, не совпадает с фактическим эффективным углом покрытия. Уровень звукового давления на номинальном угле покрытия на 6 дБ меньше уровня звукового давления на оси при измерении на постоянном расстоянии от громкоговорителя. Эффективный угол покрытия — это угол, на котором уровень звукового давления на 6 дБ ниже осевого уровня звукового давления на плоскости прослушивания. Эффективный угол покрытия, как правило, составляет 70–80% от номинального угла покрытия. Расчеты CISSCA основаны на эффективных углах покрытия.

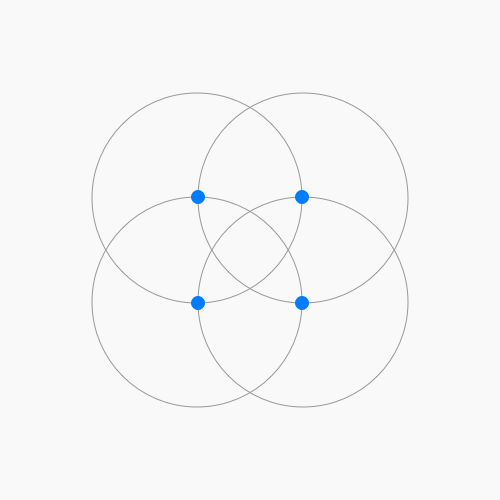

В конфигурации с максимальным перекрытием точка уровня звукового давления −6 дБ одного громкоговорителя сопоставляется с осью соседнего. Для такого подхода нужно большее количество громкоговорителей, но он позволяет получить оптимальный общий результат, если нужны высокие уровни звукового давления.

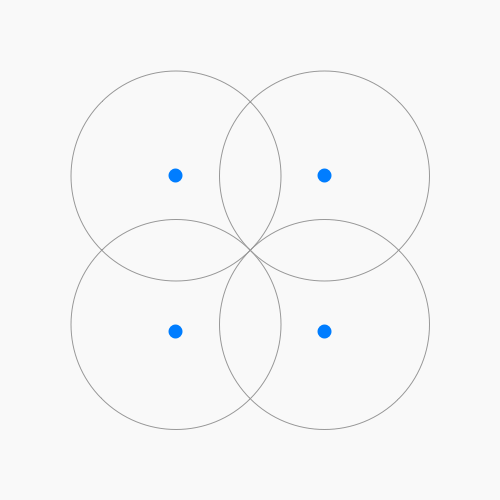

При расположении громкоговорителей «край к краю» возможны пропуски в зоне покрытия. Для устранения пропусков в зоне покрытия рекомендуется конфигурация с минимальным перекрытием.

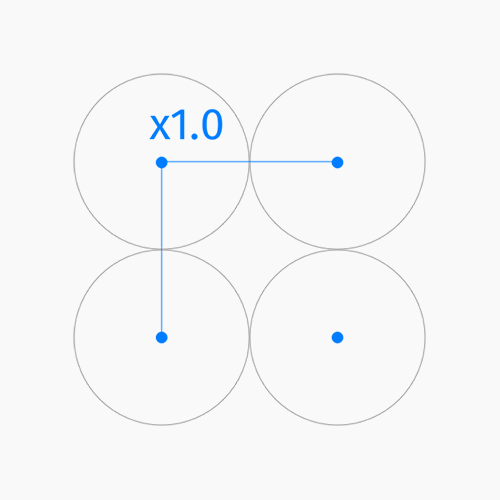

Yamaha в целом рекомендует распространенную конфигурацию «край к краю», в которой сопоставляются точки −6 дБ соседних громкоговорителей. Все потолочные громкоговорители Yamaha, поддерживаемые CISSCA, обладают в этой конфигурации значительным преимуществом.

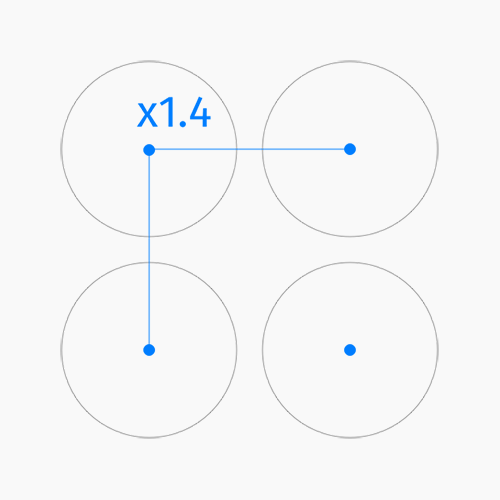

В этой конфигурации громкоговорители располагаются на расстоянии в 1,4 раза дальше друг от друга, чем в стандартной конфигурации «край к краю». Благодаря этому можно уменьшить количество используемых громкоговорителей и организовать более экономичную систему по сравнению с рекомендованной Yamaha.

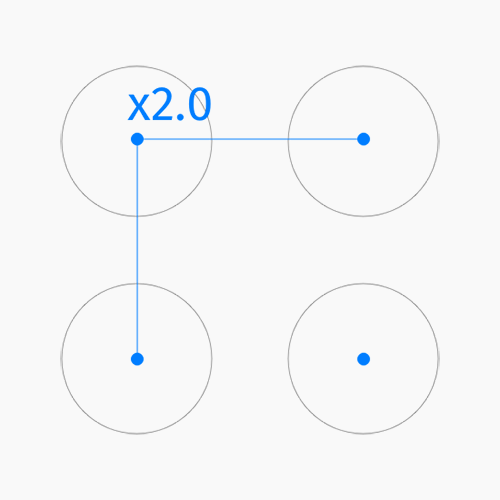

Громкоговорители располагаются на расстоянии в 2 раза дальше друг от друга, чем в стандартной конфигурации «край к краю». Это самый экономный подход, но при нем может образоваться неравномерный уровень звукового давления в зоне, где расположены слушатели.

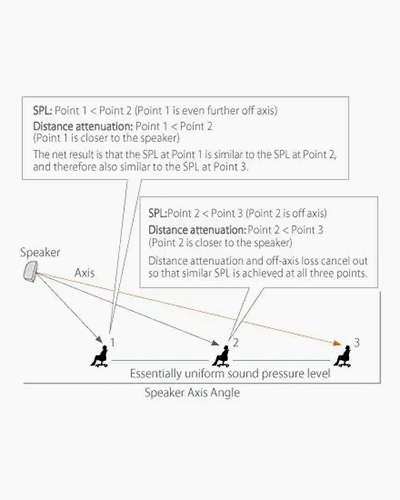

Однородный уровень звукового давления можно легко обеспечить на всей плоскости прослушивания, если сопоставить ось громкоговорителя с самой дальней целью (головой слушателя). Этот метод основан на отношении между расстоянием и углом покрытия. Если перпендикулярная ось сопоставлена с последним рядом слушателей, то естественное затухание на расстоянии, где находится последний ряд, и внеосевое затухание на более близких рядах, как правило, обеспечивает однородное распределение уровня звукового давления. В CISSCA можно точно настраивать угол подъема громкоговорителя с поверхностным монтажом для наибольшей гибкости при разработке системы.
